孔徑選型要點

　　1.液體

　　當液體壓降小於或等於2.5MPa 時，選擇單板孔板?！‘?dāng)液體壓降大於2.5MPa 時，選擇多板孔板，且使每塊孔板的壓降小於2.5MPa。

　　2.氣體、蒸汽%

　　為了避免使用限流孔板的管路出現噎塞流，限流孔板後壓力( P2)不能小於板前壓力( P1)的55%，即P2≧0.55P1，因此當P2<0.55P1 時，不能用單板，要選擇多板，其板數要保證每板後壓力大於板前壓力的55%。

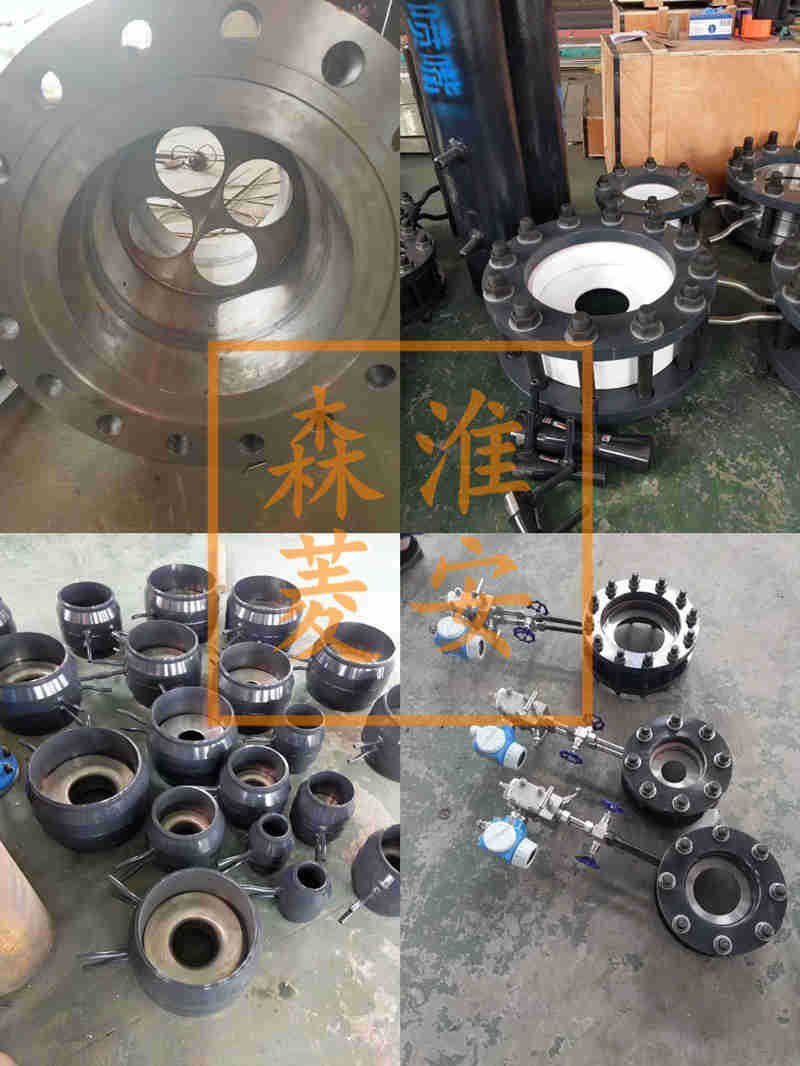

                                                                      不銹鋼節流限流孔板孔徑計算前提注意事項圖

　　3.孔數的確定

　　管道公稱直徑小於或等於150mm 的管路，通常採用單孔孔板;大於150mm 時，採用多孔孔板。

　　多孔孔板的孔徑( do)，一般可選用12.5mm,20mm,25mm,40mm 。

　　管路的限流孔板應用於以下幾個方面：限流孔板為一同心銳孔板， 用於限制流體的流量或降低流體的壓力。流體通過孔板就會產生壓力降， 通過孔板的流量則隨壓力降的增大而增大。但當壓力降超過一定數值， 即超過臨界壓力降時， 不論出口壓力如何降低， 流量將維持一定的數值而不再增加。限流孔板就是根據這個原理用來限制流體的流量或降低流體的壓力。 限流孔板按孔板上開孔數分為單孔板和多孔板;按板數可分為單板和多板
